Adjustable handle

in zamak

Adjustable handles and levers : Adjustable handle in zamak
  • Reach
  • Rohs
3D visualisation
Technical specifications
Add to favourites

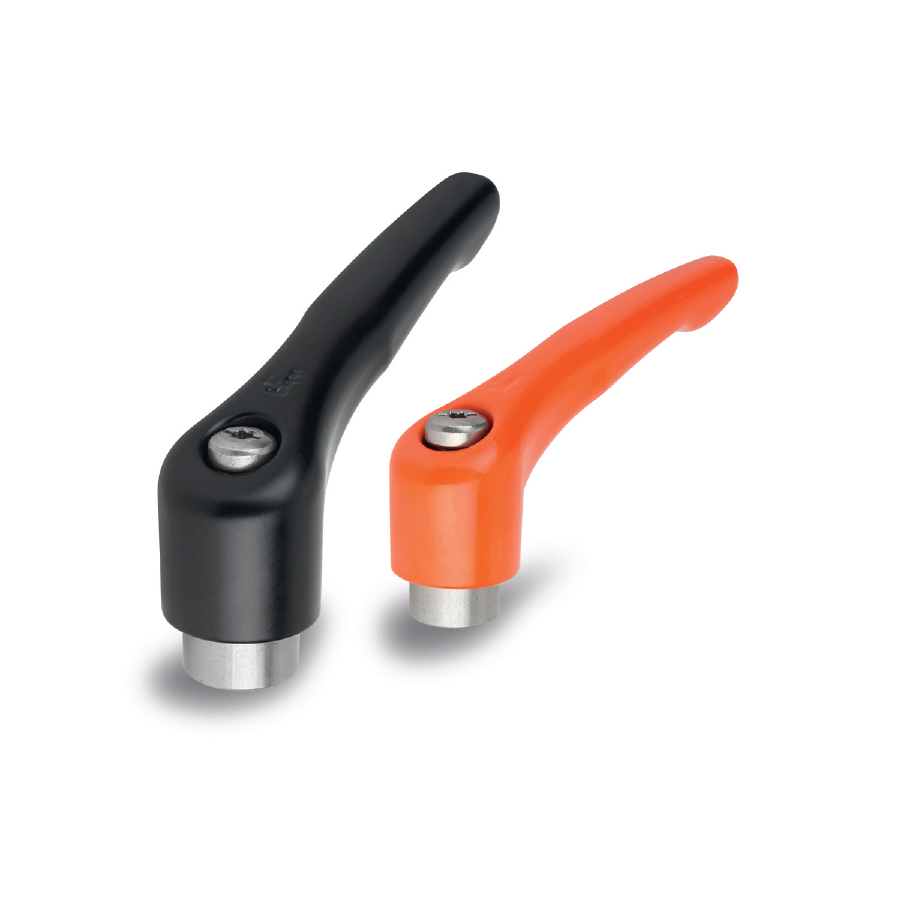

Handle in die cast zinc with black satin finish. Insert and stud either in steel 5.8 with black oxide finish, or in stainless steel 1,4305 AISI 303.

AVAILABLE VERSIONS

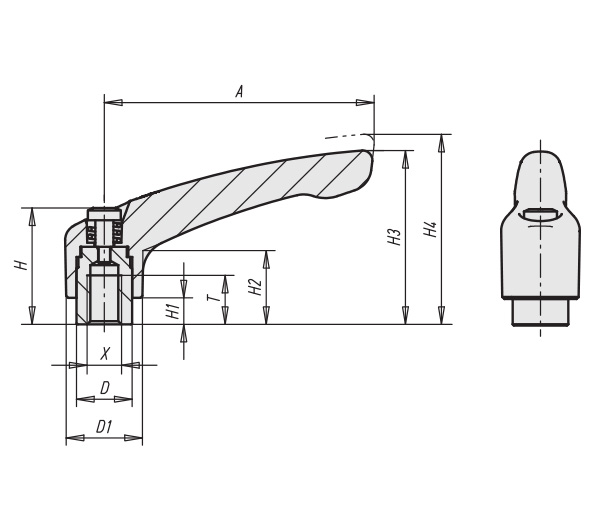

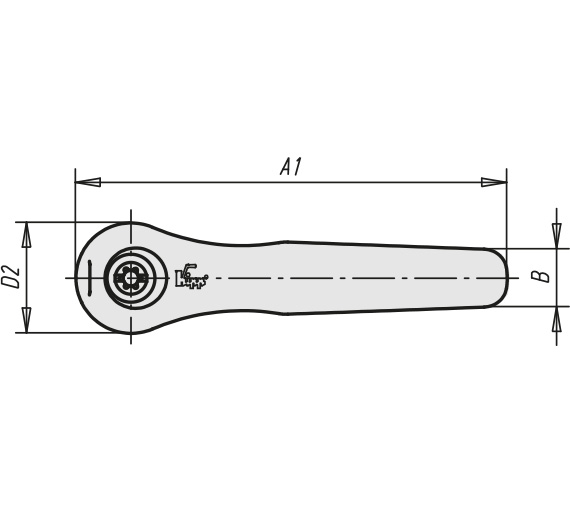

01 / Inside thread

REF DESIGNATION A X A1 B D D1 D2 H H1 H2 H3 H4 T Wgt. (g) 3D Quote
8830 ADJUSTABLE HANDLE ZAMAC L.40 STEEL INS M4 40 M4 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8831 ADJUSTABLE HANDLE ZAMAC L.40 STEEL INS M5 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8832 ADJUSTABLE HANDLE ZAMAC L.40 STEEL INS M6 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8833 ADJUSTABLE HANDLE ZAMAC L.65 STEEL INS M6 65 M6 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8834 ADJUSTABLE HANDLE ZAMAC L.65 STEEL INS M8 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8835 ADJUSTABLE HANDLE ZAMAC L.80 STEEL INS M8 80 M8 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8836 ADJUSTABLE HANDLE ZAMAC L.80 STEEL INS M10 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8837 ADJUSTABLE HANDLE ZAMAC L.95 STEEL INS M10 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8838 ADJUSTABLE HANDLE ZAMAC L.95 STEEL INS M12 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8839 ADJUSTABLE HANDLE ZAMAC L.110 STEEL INSERT M12 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8840 ADJUSTABLE HANDLE ZAMAC L.110 STEEL INSERT M16 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8831i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. INS M5 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8832i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. INS M6 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 9 30
8833i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. INS M6 65 M6 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8834i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. INS M8 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 12 70
8835i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. INS M8 80 M8 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8836i ADJUSTABLE HANDLE ZAMACL.80 STAINL. INS M10 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 14 110
8837i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. INS M10 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8838i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. INS M12 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 17 190
8839i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. INSERT M12 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 23 300
8840i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. INSERT M16 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 23 300

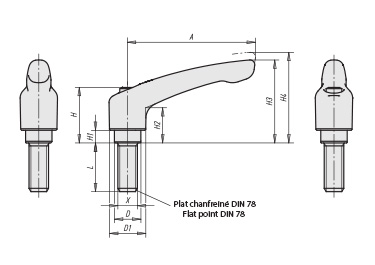

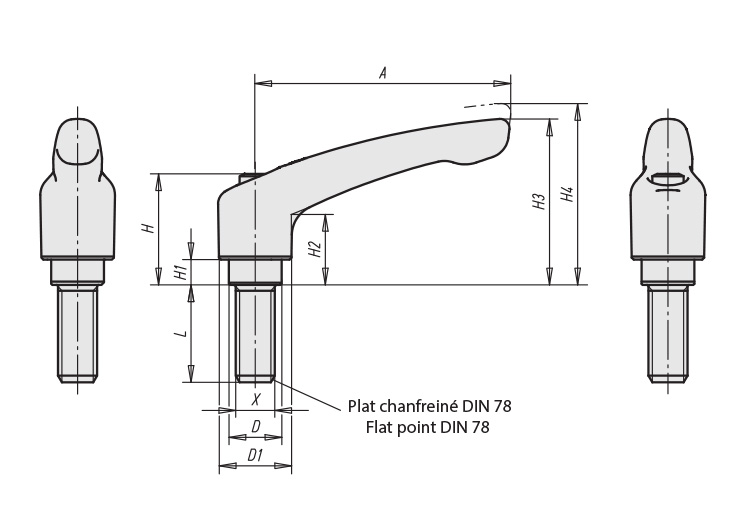

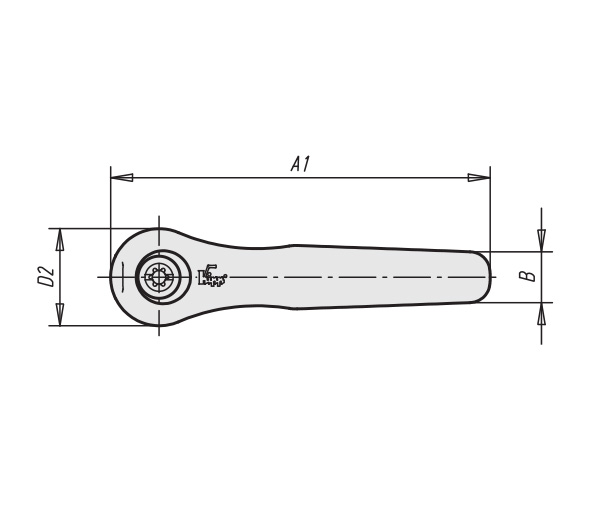

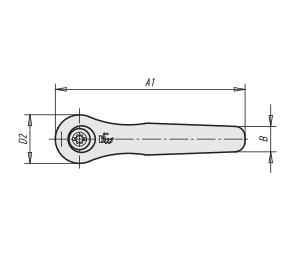

02 / With stud

REF DESIGNATION A X A1 B D D1 D2 H H1 H2 H3 H4 L 3D Quote
884110 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*10 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 10
884115 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*15 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 15
884120 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*20 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 20
884125 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*25 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 25
884130 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*30 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 30
884135 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*35 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 35
884140 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*40 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 40
884150 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M5*50 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 50
884210 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*10 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 10
884215 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*15 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 15
884220 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*20 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 20
884225 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*25 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 25
884230 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*30 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 30
884235 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*35 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 35
884240 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*40 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 40
884250 ADJUSTABLE HANDLE ZAMAC L.40 STEEL STUD M6*50 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 50
884315 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*15 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884320 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*20 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884325 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*25 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884330 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*30 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884335 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*35 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 35
884340 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*40 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884350 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*50 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884360 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M8*60 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884415 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*15 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884420 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*20 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884425 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*25 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884430 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*30 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884435 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*35 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 35
884440 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*40 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884450 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*50 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884460 ADJUSTABLE HANDLE ZAMAC L.65 STEEL STUD M10*60 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884515 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*15 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 15
884520 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*20 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 20
884525 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*25 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 25
884530 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*30 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 30
884535 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*35 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 35
884540 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*40 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 40
884550 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*50 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 50
884560 ADJUSTABLE HANDLE ZAMAC L.80 STEEL STUD M10*60 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 60
884620 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*20 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 20
884625 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*25 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 25
884630 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*30 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 30
884635 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*35 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 35
884640 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*40 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 40
884650 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*50 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 50
884660 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M10*60 95 M10 109 13 19 27 27,5 43 10 27 63 67,5 60
884720 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*20 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 20
884725 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*25 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 25
884730 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*30 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 30
884735 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*35 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 35
884740 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*40 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 40
884750 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*50 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 50
884760 ADJUSTABLE HANDLE ZAMAC L.95 STEEL STUD M12*60 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 60
884825 ADJUSTABLE HANDLE ZAMAC L.100 STEEL STUD M12*25 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 25
884830 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M12*30 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 30
884835 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M12*35 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 35
884840 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M12*40 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 40
884850 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M12*50 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 50
884860 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M12*60 110 M12 126 15 23 31 32 49 12 31,5 73 77,5 60
884925 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*25 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 25
884930 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*30 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 30
884935 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*35 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 35
884940 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*40 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 40
884950 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*50 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 50
884960 ADJUSTABLE HANDLE ZAMAC L.110 STEEL STUD M16*60 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 60
884115i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M5*15 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 15
884120i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M5*20 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 20
884125i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M5*25 40 M5 47 7 10 13 14 24,5 4 14,5 31 34 25
884210i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*10 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 10
884215i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*15 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 15
884220i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*20 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 20
884225i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*25 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 25
884230i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*30 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 30
884240i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*40 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 40
884250i ADJUSTABLE HANDLE ZAMAC L.40 STAINL. STUD M6*50 40 M6 47 7 10 13 14 24,5 4 14,5 31 34 50
884315i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*15 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 15
884320i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*20 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884325i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*25 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884330i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*30 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884340i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*40 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884350i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*50 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884360i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M8*60 65 M8 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884420i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*20 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 20
884425i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*25 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 25
884430i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*30 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 30
884440i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*40 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 40
884450i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*50 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 50
884460i ADJUSTABLE HANDLE ZAMAC L.65 STAINL. STUD M10*60 65 M10 74,5 9,5 13,5 18,5 19 28,5 6,5 17,5 42,5 45,5 60
884520i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*20 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 20
884525i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*25 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 25
884530i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*30 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 30
884540i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*40 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 40
884550i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*50 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 50
884560i ADJUSTABLE HANDLE ZAMAC L.80 STAINL. STUD M10*60 80 M10 91 11 16 21 22 37 10 24 54,5 58,5 60
884725i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. STUD M12*25 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 25
884730i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. STUD M12*30 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 30
884740i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. STUD M12*40 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 40
884750i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. STUD M12*50 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 50
884760i ADJUSTABLE HANDLE ZAMAC L.95 STAINL. STUD M12*60 95 M12 109 13 19 27 27,5 43 10 27 63 67,5 60
884930i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. STUD M16*30 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 30
884940i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. STUD M16*40 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 40
884950i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. STUD M16*50 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 50
884960i ADJUSTABLE HANDLE ZAMAC L.110 STAINL. STUD M16*60 110 M16 126 15 23 31 32 49 12 31,5 73 77,5 60
