Clamping knobs and handles

T- handles and wing knobs

Bouton SV

en plastique composite

T- handles and wing knobs : Bouton SV en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites

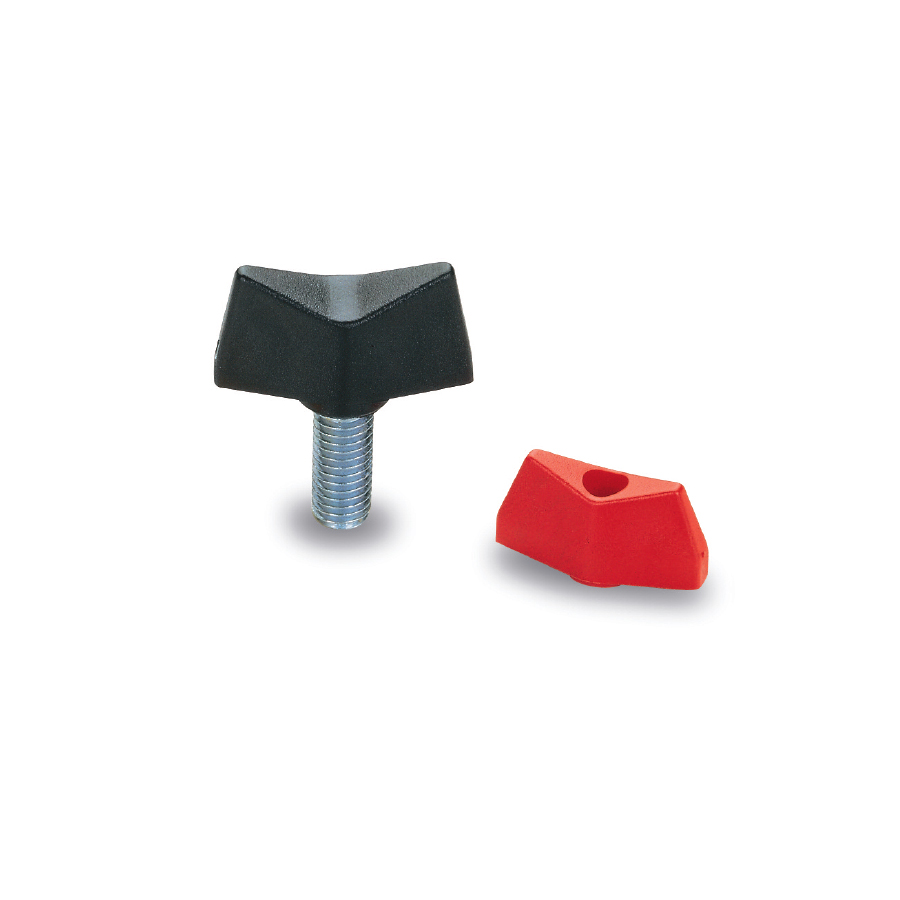

Knob in high resistance polyamide reinforced with glass fibres, black matt , with female insert in brass (reference 6050 and 6966 ) or zinc plated steel (6965) and stud in zinc plated steel.

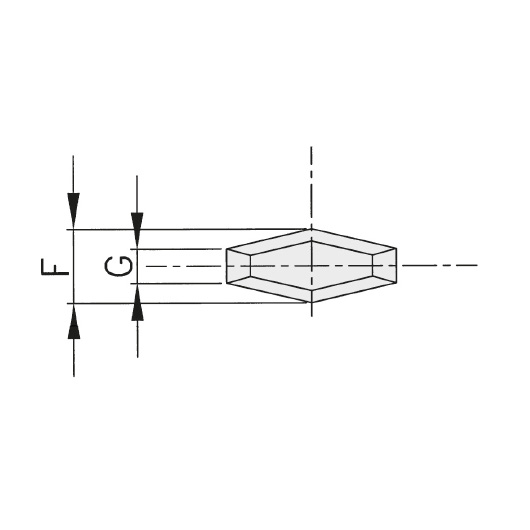

Schéma 1 + Bouton SV en plastique composite

01 / Female blind insert

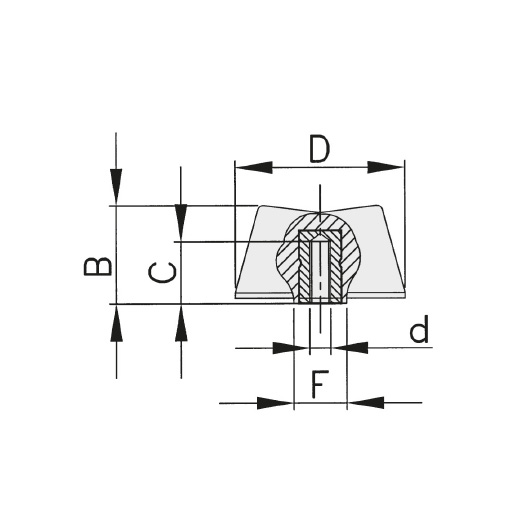

Schéma 2 + Bouton SV en plastique composite
REF DESIGNATION D d B C F G 3D Quote
6050 KNOB SV POLYA. D.32 BRASS INS M6 32 M6 17 9 14 6,5

02 / Through insert

REF DESIGNATION D d B C F G 3D Quote
6965 KNOB SV POLYA. D.28 STEEL INS THROUGH M5 28 M5 14 8 11 6
6966 KNOB SV POLYA. D.28 STEEL INS THROUGH M6 28 M6 14 8 11 6

03 / With stud

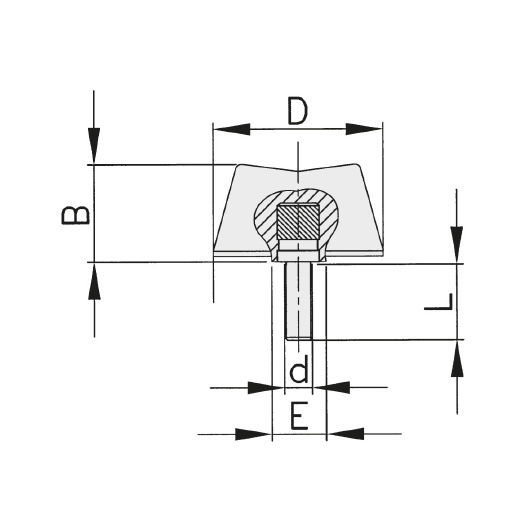

Schéma 3 + Bouton SV en plastique composite
REF DESIGNATION D d B E F G L 3D Quote
600025 KNOB SV POLYA. D.18 STEEL STUD M3*25 18 M3 10 7 8 4 25
600020 KNOB SV POLYA. D.18 STEEL STUD M3*20 18 M3 10 7 8 4 20
600015 KNOB SV POLYA. D.18 STEEL STUD M3*16 18 M3 10 7 8 4 15
600013 KNOB SV POLYA. D.18 STEEL STUD M3*13 HC 18 M3 10 7 8 4 13
600010 KNOB SV POLYA. D.18 STEEL STUD M3*10 18 M3 10 7 8 4 10
600125 KNOB SV POLYA. D.18 STEEL STUD M4*25 18 M4 10 7 8 4 25
600120 KNOB SV POLYA. D.18 STEEL STUD M4*20 18 M4 10 7 8 4 20
602120 KNOB SV POLYA. D.28 STEEL STUD M5*20 28 M5 14 11 11 6 20
600115 KNOB SV POLYA. D.18 STEEL STUD M4*16 18 M4 10 7 8 4 15
602130 KNOB SV POLYA. D.28 STEEL STUD M5*30 28 M5 14 11 11 6 30
602110 KNOB SV POLYA. D.28 STEEL STUD M5*10 28 M5 14 11 11 6 10
602135 KNOB SV POLYA. D.28 STEEL STUD M5*35 28 M5 14 11 11 6 35
602115 KNOB SV POLYA. D.28 STEEL STUD M5*16 28 M5 14 11 11 6 15
602140 KNOB SV POLYA. D.28 STEEL STUD M5*40 28 M5 14 11 11 6 40
602125 KNOB SV POLYA. D.28 STEEL STUD M5*25 28 M5 14 11 11 6 25
602150 KNOB SV POLYA. D.28 STEEL STUD M5*50 28 M5 14 11 11 6 50
600110 KNOB SV POLYA. D.18 STEEL STUD M4*10 18 M4 10 7 8 4 10
602008 KNOB SV POLYA. D.28 STEEL STUD M4*08 28 M4 14 11 11 6 8
602210 KNOB SV POLYA. D.28 STEEL STUD M6*10 28 M6 14 11 11 6 10
602215 KNOB SV POLYA. D.28 STEEL STUD M6*16 28 M6 14 11 11 6 15
600108 KNOB SV POLYA. D.18 STEEL STUD M4*08 18 M4 10 7 8 4 8
602220 KNOB SV POLYA. D.28 STEEL STUD M6*20 28 M6 14 11 11 6 20
602225 KNOB SV POLYA. D.28 STEEL STUD M6*25 28 M6 14 11 11 6 25
602230 KNOB SV POLYA. D.28 STEEL STUD M6*30 28 M6 14 11 11 6 30
602235 KNOB SV POLYA. D.28 STEEL STUD M6*35 28 M6 14 11 11 6 35
602240 KNOB SV POLYA. D.28 STEEL STUD M6*40 28 M6 14 11 11 6 40
602250 KNOB SV POLYA. D.28 STEEL STUD M6*50 28 M6 14 11 11 6 50
604010 KNOB SV POLYA. D.32 STEEL STUD M6*10 32 M6 17 12 14 7 10
604130 KNOB SV POLYA. D.32 STEEL STUD M8*30 32 M8 17 12 14 7 30
604135 KNOB SV POLYA. D.32 STEEL STUD M8*35 32 M8 17 12 14 7 35
604140 KNOB SV POLYA. D.32 STEEL STUD M8*40 32 M8 17 12 14 7 40
604150 KNOB SV POLYA. D.32 STEEL STUD M8*50 32 M8 17 12 14 7 50
604160 KNOB SV POLYA. D.32 STEEL STUD M8*60 32 M8 17 12 14 7 60
604015 KNOB SV POLYA. D.32 STEEL STUD M6*16 32 M6 17 12 14 7 15
604025 KNOB SV POLYA. D.32 STEEL STUD M6*25 32 M6 17 12 14 7 25
604020 KNOB SV POLYA. D.32 STEEL STUD M6*20 32 M6 17 12 14 7 20
604030 KNOB SV POLYA. D.32 STEEL STUD M6*30 32 M6 17 12 14 7 30
604035 KNOB SV POLYA. D.32 STEEL STUD M6*35 32 M6 17 12 14 7 35
604050 KNOB SV POLYA. D.32 STEEL STUD M6*50 32 M6 17 12 14 7 50
604040 KNOB SV POLYA. D.32 STEEL STUD M6*40 32 M6 17 12 14 7 40
604115 KNOB SV POLYA. D.32 STEEL STUD M8*16 32 M8 17 12 14 7 15
604120 KNOB SV POLYA. D.32 STEEL STUD M8*20 32 M8 17 12 14 7 20
604125 KNOB SV POLYA. D.32 STEEL STUD M8*25 32 M8 17 12 14 7 25
