Clamping knobs and handles

T- handles and wing knobs

Knob CV

in composite plastic

T- handles and wing knobs : Knob CV in composite plastic
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
3D visualisation
Technical specifications
Add to favourites

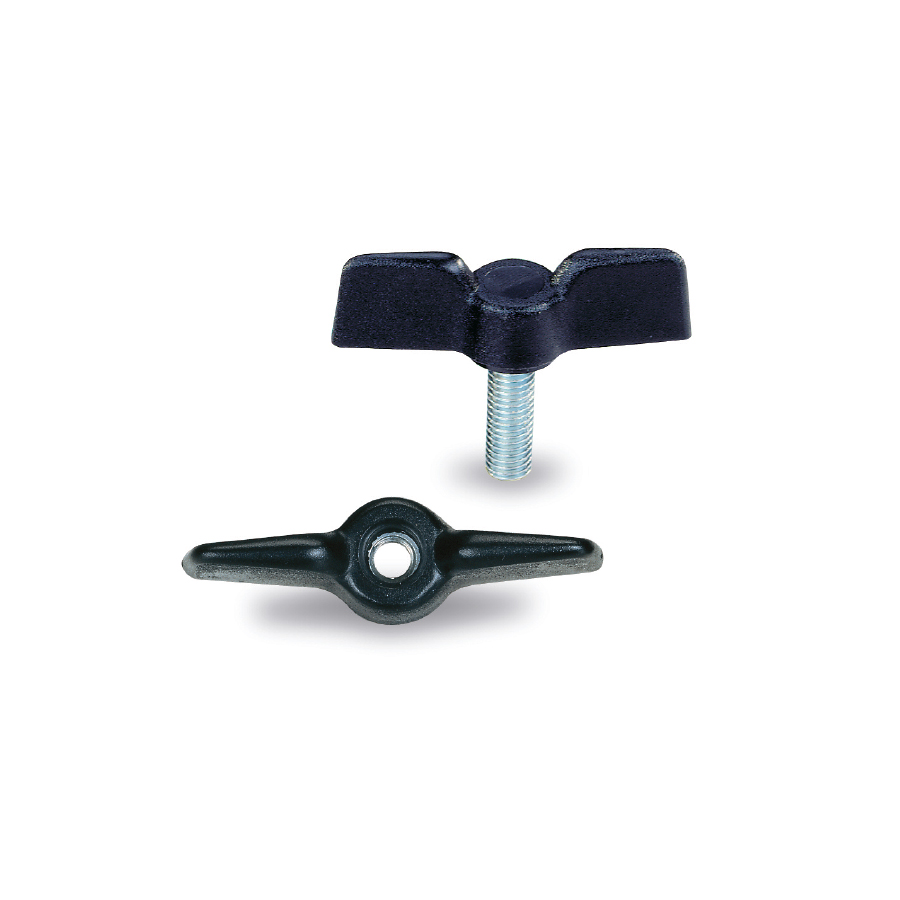

Knob in high resistance polyamide reinforced with glass fibres, black matt, with insert in zinc plated steel.

AVAILABLE VERSIONS

01 / Through insert

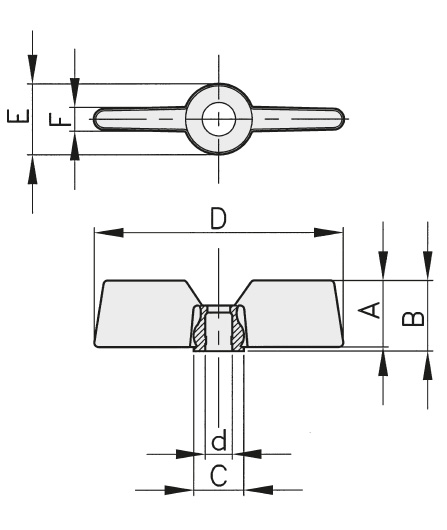

Schéma 1 + Knob CV in composite plastic
REF DESIGNATION D d A B C E F 3D Quote
6272 KNOB CV POLYA. D41 STEEL INS THROUGH M8 41 M8 20 22 15 18 5
6250 KNOB CV POLYA. D59 STEEL INS THROUGH M6 59 M6 16,5 18 16 18 4
6251 KNOB CV POLYA. D59 STEEL INS THROUGH M8 59 M8 16,5 18 16 18 4

02 / With stud

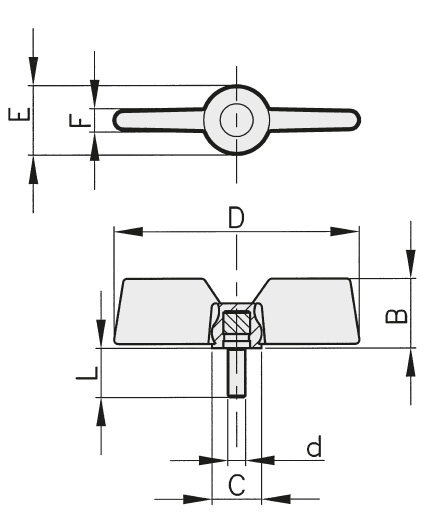

Schéma 2 + Knob CV in composite plastic
REF DESIGNATION D d A B C E F L 3D Quote
620020 KNOB CV POLYA. D.25 STEEL STUD M3*20 25 M3 10 12 10 13 3 20
620025 KNOB CV POLYA. D.25 STEEL STUD M3*25 25 M3 10 12 10 13 3 25
620108 KNOB CV POLYA. D.25 STEEL STUD M4*08 25 M4 10 12 10 13 3 8
620110 KNOB CV POLYA. D.25 STEEL STUD M4*10 25 M4 10 12 10 13 3 10
620120 KNOB CV POLYA. D.25 STEEL STUD M4*20 25 M4 10 12 10 13 3 20
620220 KNOB CV POLYA. D.25 STEEL STUD M5*20 25 M5 10 12 10 13 3 20
620225 KNOB CV POLYA. D.25 STEEL STUD M5*25 25 M5 10 12 10 13 3 25
620240 KNOB CV POLYA. D.25 STEEL STUD M5*40 25 M5 10 12 10 13 3 40
622020 KNOB CV POLYA. D.32 STEEL STUD M6*20 32 M6 15 16 15 16 4 20
622025 KNOB CV POLYA. D.32 STEEL STUD M6*25 32 M6 15 16 15 16 4 25
622030 KNOB CV POLYA. D.32 STEEL STUD M6*30 32 M6 15 16 15 16 4 30
622050 KNOB CV POLYA. D.32 STEEL STUD M6*50 32 M6 15 16 15 16 4 50
622120 KNOB CV POLYA. D.32 STEEL STUD M8*20 32 M8 15 16 15 16 4 20
622125 KNOB CV POLYA. D.32 STEEL STUD M8*25 32 M8 15 16 15 16 4 25
622140 KNOB CV POLYA. D.32 STEEL STUD M8*40 32 M8 15 16 15 16 4 40
626020 KNOB CV POLYA. D.41 STEEL STUD M5*20 41 M5 20 22 15 18 5 20
626025 KNOB CV POLYA. D.41 STEEL STUD M5*25 41 M5 20 22 15 18 5 25
626040 KNOB CV POLYA. D.41 STEEL STUD M5*40 41 M5 20 22 15 18 5 40
626115 KNOB CV POLYA. D.41 STEEL STUD M6*15 41 M6 20 22 15 18 5 15
626125 KNOB CV POLYA. D.41 STEEL STUD M6*25 HC 41 M6 20 22 15 18 5 25
626140 KNOB CV POLYA. D.41 STEEL STUD M6*40 41 M6 20 22 15 18 5 40
626215 KNOB CV POLYA. D.41 STEEL STUD M8*15 41 M8 20 22 15 18 5 15
626225 KNOB CV POLYA. D.41 STEEL STUD M8*25 41 M8 20 22 15 18 5 25
626230 KNOB CV POLYA. D.41 STEEL STUD M8*30 41 M8 20 22 15 18 5 30
624025 KNOB CV POLYA. D.59 STEEL STUD M6*25 59 M6 16,5 18 16 18 4 25
624115 KNOB CV POLYA. D.59 STEEL STUD M8*15 59 M8 16,5 18 16 18 4 15
624125 KNOB CV POLYA. D.59 STEEL STUD M8*25 59 M8 16,5 18 16 18 4 25
624140 KNOB CV POLYA. D.59 STEEL STUD M8*40 HC 59 M8 16,5 18 16 18 4 40
624150 KNOB CV POLYA. D.59 STEEL STUD M8*50 59 M8 16,5 18 16 18 4 50
