Spring plunger

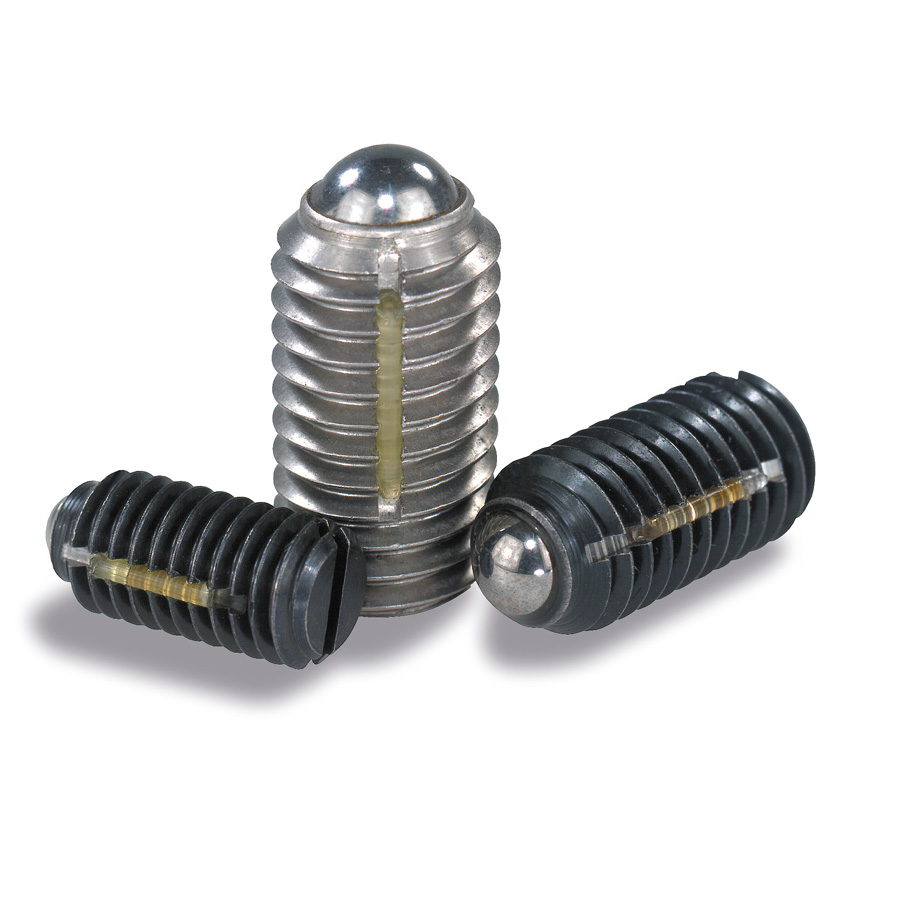

"Long-Lok" secured, bead and slot

3D visualisation

Technical specifications

Add to favourites

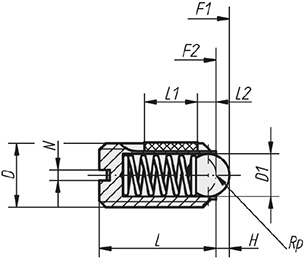

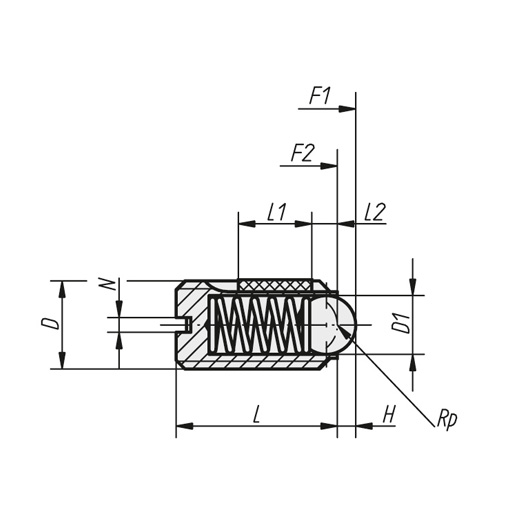

Steel version : body in steel class 5.8 black oxide finish, ball in hardened steel, spring in spring steel class D. Long-Lok thread lock in nylon. Stainless steel version : body in stainless steel 1.4305, AISI 303, ball in hardened stainless steel 1.4034, spring in spring stainless steel 1.4310. L2 = 2 x thread pitch.

01 / Plunger, regular spring resistance

REF	DESIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2	Wgt. (g)
9582	SPRING PLUNGER STEEL M3 LONG LOK BEAD	M3	1,5	0,07	0,1	0,4	7	4	0,4	1,5	3	0,2
9583	SPRING PLUNGER STEEL M4 LONG LOK BEAD	M4	2,5	0,12	0,18	0,8	9	5	0,6	4	10	0,6
9584	SPRING PLUNGER STEEL M5 LONG LOK BEAD	M5	3	0,08	0,12	0,9	12	6	0,8	6	11	0,9
9585	SPRING PLUNGER STEEL M6 LONG LOK BEAD	M6	3,5	0,21	0,43	1	14	7	1	9	13	1,5
9586	SPRING PLUNGER STEEL M8 LONG LOK BEAD	M8	5	0,37	1,09	1,5	16	8	1,2	15	30	3,5
9587	SPRING PLUNGER STEEL M10 LONG LOK BEAD	M10	6	0,62	1,36	2	19	9	1,6	20	35	7
9588	SPRING PLUNGER STEEL M12 LONG LOK BEAD	M12	8	1,36	2,03	2,5	22	10	2	30	55	10
9589	SPRING PLUNGER STEEL M16 LONG LOK BEAD	M16	10	2,95	3,95	3,5	24	14	2,5	65	125	24
9582i	SPRING PLUNGER STAINL. M3 LONG LOK BEAD	M3	1,5	0,07	0,1	0,4	7	4	0,4	1,5	3	0,6
9583i	SPRING PLUNGER STAINL. M4 LONG LOK BEAD	M4	2,5	0,12	0,18	0,8	9	5	0,6	4	10	0,6
9584i	SPRING PLUNGER STAINL. M5 LONG LOK BEAD	M5	3	0,08	0,12	0,9	12	6	0,8	6	11	0,9
9585i	SPRING PLUNGER STAINL. M6 LONG LOK BEAD	M6	3,5	0,21	0,43	1	14	7	1	9	13	1,5
9586i	SPRING PLUNGER STAINL. M8 LONG LOK BEAD	M8	5	0,37	1,09	1,5	16	8	1,2	15	30	3,5
9587i	SPRING PLUNGER STAINL. M10 LONG LOK BEAD	M10	6	0,62	1,36	2	19	9	1,6	20	35	7
9588i	SPRING PLUNGER STAINL. M12 LONG LOK BEAD	M12	8	1,36	2,03	2,5	22	10	2	30	55	10
9589i	SPRING PLUNGER STAINL. M16 LONG LOK BEAD	M16	10	2,95	3,95	3,5	24	14	2,5	65	125	24

02 / Plunger, strong spring resistance

REF	DESIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2
8490	SPRING PLUNGER STEEL M3 LONG LOK BEAD	M3	1,5	0,07	0,1	0,4	7	4	0,4	5	7
8491	SPRING PLUNGER STEEL M4 LONG LOK BEAD	M4	2,5	0,12	0,18	0,8	9	5	0,6	12	22
9814	SPRING PLUNGER STEEL M5 LONG LOK BEAD	M5	3	0,08	0,12	0,9	12	6	0,8	19	30
9815	SPRING PLUNGER STEEL M6 LONG LOK BEAD	M6	3,5	0,21	0,43	1	14	7	1	28	40
9816	SPRING PLUNGER STEEL M8 LONG LOK BEAD	M8	5	0,37	1,09	1,5	16	8	1,2	47	73
9817	SPRING PLUNGER STEEL M10 LONG LOK BEAD	M10	6	0,62	1,36	2	19	9	1,6	66	100
9818	SPRING PLUNGER STEEL M12 LONG LOK BEAD	M12	8	1,36	2,03	2,5	22	10	2	66	120
9819	SPRING PLUNGER STEEL M16 LONG LOK BEAD	M16	10	2,95	3,95	3,5	24	14	2,5	90	180
8490i	SPRING PLUNGER STAINL M3 LONG LOK BEAD	M3	1,5	0,07	0,1	0,4	7	4	0,4	5	7
8491i	SPRING PLUNGER STAINL M4 LONG LOK BEAD	M4	2,5	0,12	0,18	0,8	9	5	0,6	12	22
9814i	SPRING PLUNGER STAINL. M5 LONG LOK BEAD	M5	3	0,08	0,12	0,9	12	6	0,8	19	30
9815i	SPRING PLUNGER STAINL. M6 LONG LOK BEAD	M6	3,5	0,21	0,43	1	14	7	1	28	40
9816i	SPRING PLUNGER STAINL. M8 LONG LOK BEAD	M8	5	0,37	1,09	1,5	16	8	1,2	47	73
9817i	SPRING PLUNGER STAINL. M10 LONG LOK BEAD	M10	6	0,62	1,36	2	19	9	1,6	66	100
9818i	SPRING PLUNGER STAINL. M12 LONG LOK BEAD	M12	8	1,36	2,03	2,5	22	10	2	66	120
9819i	SPRING PLUNGER STAINL. M16 LONG LOK BEAD	M16	10	2,95	3,95	3,5	24	14	2,5	90	180
